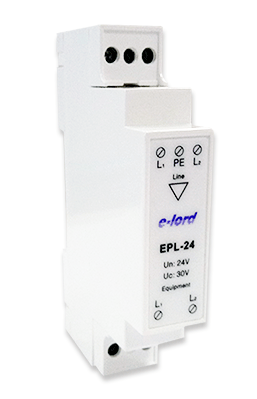

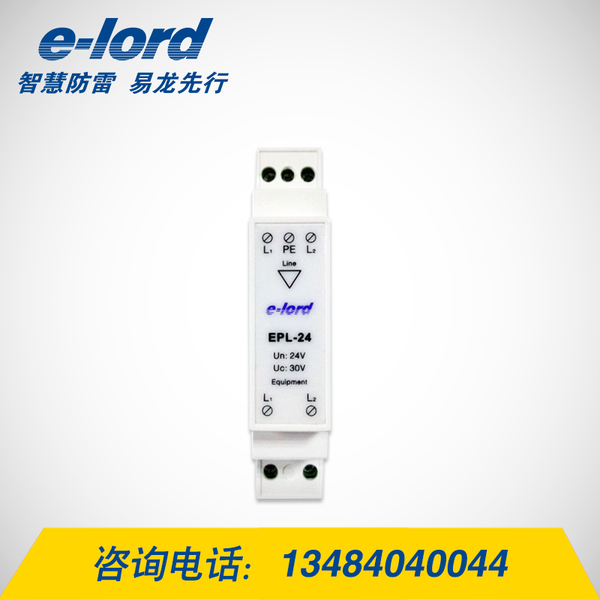

EPL系列接线式SPD EPL-24 是专为保护以双绞线方式连接的传输设备而设计的，以防止因大气过电压或操作过电压而对设备造成损坏，适用于通信系统、计算机系统以及自动控制系统。本产品不光在双绞线间提供了低残压的多级精细保护，而且为双绞线提供了大能量对地共模保护。

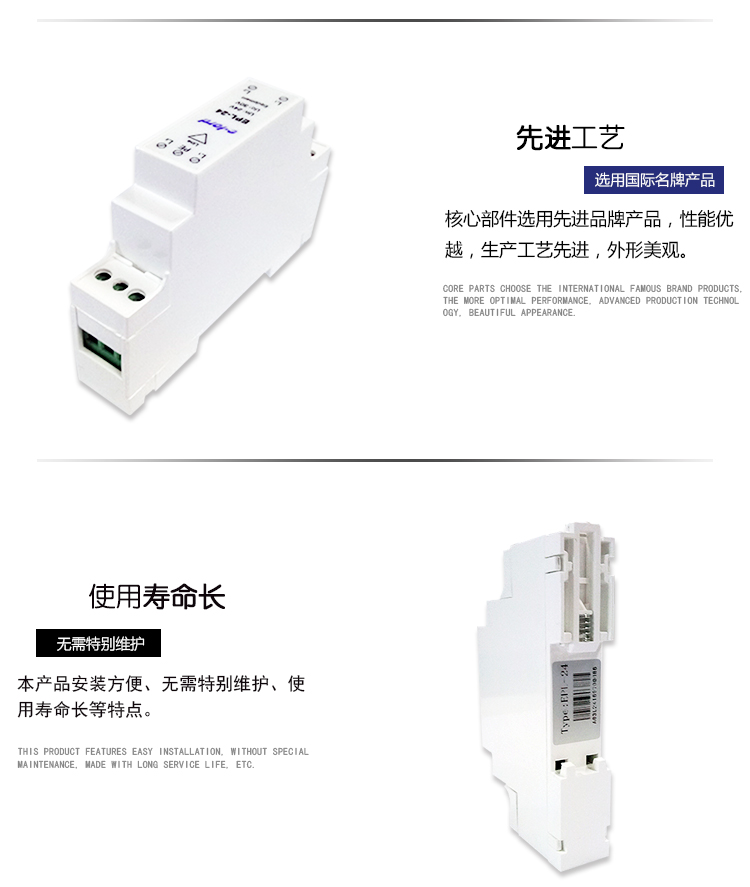

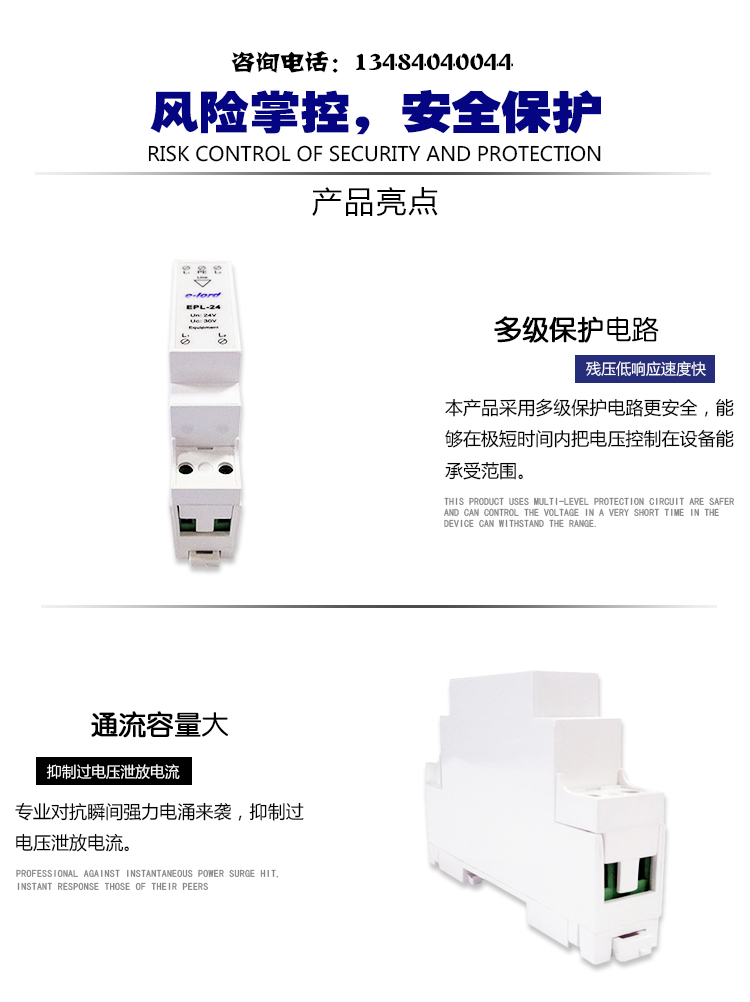

●采用多级保护电路、核心元件选用国际名牌产品、性能稳定；

●具有通流容量大、信号端口箝位电压低、插入损耗低、反应灵敏、传输信号频率可达到2MHz；

●安装方便、无需特别维护、使用寿命长等特点。

产品型号                                ：EPL-24 额定工作电压Un                     ：24V 最大持续电压UC                    ：30V 额定工作电流In                      ：300mA SPD实验类别                     ：C2 标称放电电流Isc;对称/非对称 ：62.5A/5kA 电压保护水平Up;对称/非对称  ：48V/0.6kV 工作频率                                ：≤2.0MHz 插入损耗                                ：≤3dB 外形尺寸                                ：18mmx90mmX58mm 连接方式                                ：接线式 工作环境条件                         ：温度范围-40℃~+70℃                                                  湿度范围30%~85%（25℃）

1、外接信号线（2根）接入“Line”端，从“Equipment”端引出2根信号线至被保护设备端；
2、接地线与PE线可靠连接。

注意事项

1、本产品只适用于室内使用；
2、不要在雷雨天安装。
