一、 概述

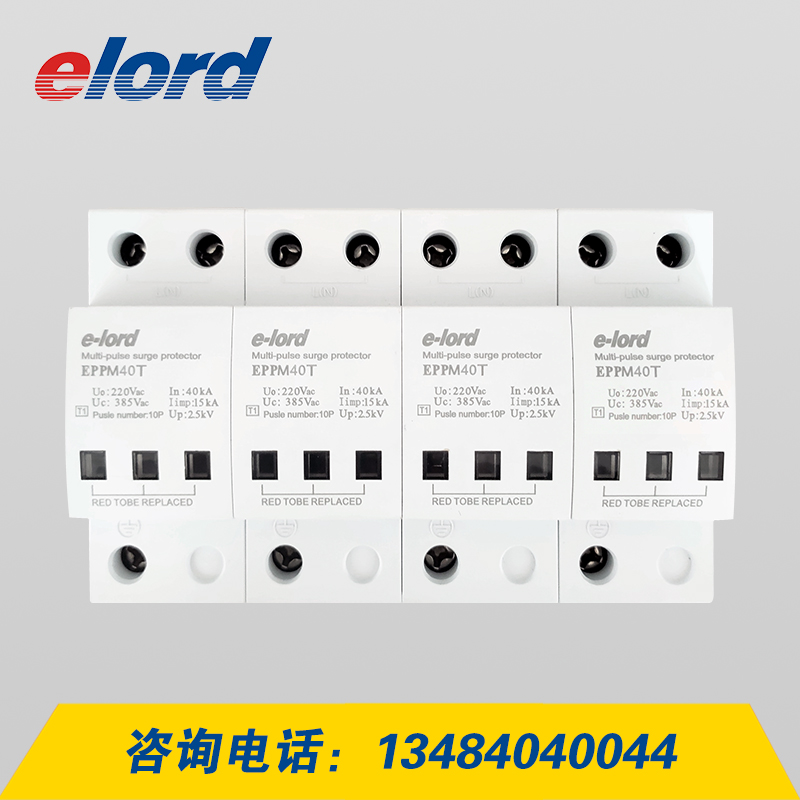

EPPM系列多脉冲电源电涌防雷器是由多个高能限压芯片组成，用于首级防护场合，防止雷击过电压或雷电波侵入对交流用电设备的损坏。

EPPM系列多脉冲电源电涌防雷器接线简便，安装方便，安全可靠。

型号	EPPM40T	EPPM40S
端口类型	一端口
SPD类型	限压型
脉冲数量	10P
多脉冲波形	首次冲击电流40kA，第2至9个间隔时间60ms，冲击电流20kA，第10个冲击电流间隔时间400ms，冲击电流40kA
最大持续运行电压Uc	385V
标称放电电流In	40kA（8/20μs）
最大冲击电流Iimp	15kA(10/350μs)
电压保护水平Up	≤2.5kV
连接导线	1.5~35mm2
安装方式	35mm标准导轨安装
工作环境条件	温度范围：-40℃~+70℃；湿度范围：≤90% RH；
外壳防护等级	IP20
外壳材料	符合UL94V-0标准
技术标准	GB18802.11



二、性能特点

- 选用优质防雷元件，高可靠质量保证

- 温控脱扣装置，使用寿命长，故障失效指示

- 冲击放电电流可达15kA（10/350μs）

- 响应时间快，安装简单，维护方便

- 通过了国际标准测试多脉冲测试，能经受多脉冲冲击，性能更加可靠



三、安装前现场条件

1． 已有可靠接地系统，在配电柜（避雷器安装处）的接地桩（条）上进行接地电阻的测定，电阻应符合相关规范要求。（或满足国家、部级标准）。

2． 配电柜中应留有安装避雷器的空间，水平宽度为18×4（72）mm，上下宽度为大于150mm（考虑接线的方便），前后为大于100mm，同时应有长为大于72mm的Ω型导轨，以固定避雷器。

3． 配套的配电柜应满足国家相关产品标准。

注：N为零线；L为火线；PE为地线。

1． 三根火线用10mm²导线连接；

一根零线用10mm²黑色导线连接；

一根地线用16mm²黄绿色导线连接。

2． 为防止短路，在避雷器的上端应安装63A，曲线C的空气开关。

四、产品安装示意图



                                                   EPPM40T接线图

六、安装完毕后的注意事项

应检查空气开关已经合闸导通，以保证避雷器处于运行状态；

本产品只适用于室内使用；

不要在雷雨天安装。

七、维护

    本产品并联安装于线路中，应定期检查其运行状况，尤其雷雨过后。检查分为外观检查和性能测试。

外观检查：每个避雷模块都有劣化指示。正常工作时：指示灯正常发光；老化后：指示灯熄灭，应及时更换新的模块。

性能测试：按国家防雷规范，应每年检测一次，用防雷元件测试仪分别测量L-PE/N-PE的V1mA，Io≤80μA为合格，用数字表分别检测L-PE/N-PE电阻值≥20MΩ为合格，熔断器（空开）两端阻值≤0.1Ω为合格，否则须更换。
