您当前的位置:易龙首页>>防雷产品>>电源浪涌保护器>>风能电源浪涌保护器>>EPPF系列风能电源浪涌保护器

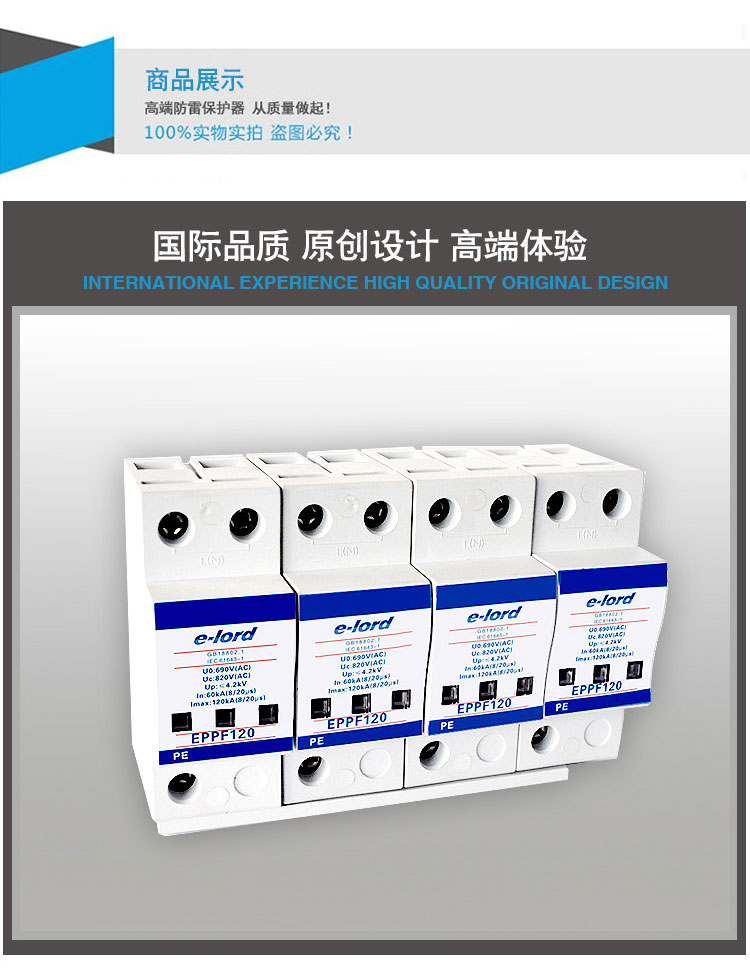

EPPF系列风能电源浪涌保护器(人气:832)
EPPF系列风能电源浪涌保护器-EPPF系列

  型号:EPPF系列

  • EPPF系列风能电源浪涌保护器-EPPF系列
  • EPPF系列风能电源浪涌保护器-EPPF系列
产品描述
产品功能
产品参数


EPPF系列风能电源浪涌保护器

EPPF系列风能电源SPD是由多个单片式限压单元组成,广泛应用于风能690V交流发电系统中,对风能发电机,汇流箱、配电柜及送变器等系统配套设备进行雷电感应浪涌防护,能有效防止由雷电感应波和线路浪涌冲击所造成的设备损坏,最大程度的保证了风能发电系统的稳定性和可靠性,保护风能发电系统稳定可靠地运行。

型号EPPF40EPPF80EPPF120
端口类型一端口一端口
一端口
SPD类型限压型限压型
限压型
额定工作电压69VAC69VAC
69VAC
最大持续运行电压Uc820VAC820VAC
820VAC
标称放电电流In20KA(8/20µs)40KA(8/20µs)
60KA(8/20µs)
最大冲击电流Imax40KA(8/20µs)80KA(8/20µs)
120KA(8/20µs)
电压保护水平up≤3.0KV≤3.8kv≤4.2kv
连接导线6~35mm²6~35mm²6~35mm²
安装方式35mm标准导轨安装
工作环境条件温度范围:-40℃-+70℃;湿度范围:≤90%RH;
外壳防护等级IP20
外壳材料符合UL94V-0标准
技术标准IEC61643-1:1998           GB18802.1-2011            GA173-2002

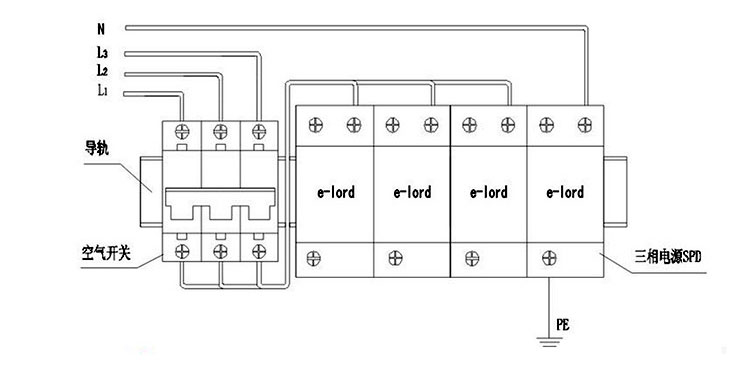

SPD与设备的接线方式

安装使用条件安装注意事项

1. 已有可靠接地系统,在配电柜(避雷器安装处)的接地桩          (条)上进行接地电阻的测定,电阻应符合相关规范要求。(或     满足国家、部级标准)。

2. 配电柜中应留有安装避雷器的空间,水平宽度为18×4(72)       mm,上下宽度为大于150mm(考虑接线的方便),前后为大于       100mm,同时应有长为大于72mm的Ω型导轨,以固定避雷器。

3. 配套的配电柜应满足国家相关产品标准。

注:L为电源相线;N为电源零线;PE为地线。

1. 相线用6-25mm2红色/绿色/黄色导线连接;

    零线用6-25mm2黑色导线连接;

    地线用16-35mm2黄绿色导线连接。

2. 为防止短路,在避雷器的上端应安装相应的,曲线C的空气开       关。


应检查空气开关已经合闸导通,以保证避雷器处于运行状态;

本产品只适用于室内使用;

不要在雷雨天安装。
