【满满干货】高速公路防雷器如何选型?(人气:)
来源: 作者: 发布时间:2021-05-25
字号: T|T

高速公路防雷器如何选型?

How to choice?








      高速公路系统集中了大量微电子网络、自动监控、计算机收费、称重等设备,其高度集成化,低工作电压和小工作电流的特点,又带来绝缘强度低,耐过电压、过电流的能力差等致命弱点。根据统计,因雷电对微电子设备的破坏而造成的损失,已远远超过了雷击火灾的损失,成为当今电子时代的一大公害。

  高速公路系统需要可靠运行,一旦遭受雷击造成设备损坏,将可能引起数据丢失、交通中断,造成设备损失和无法估量的间接损失,甚至引起社会不安定因素。特别是近几年来在实际应用中,各种微电子设备对人为的或自然的电压、电流的冲击越来越频繁,它给我们生活和工作带来了无法估算的损失。因雷击而造成重大损失的雷灾事故不断增多,雷电防护已刻不容缓。



高速公路雷击 · 特点分析


       收费站系统具有线多、面广等特点,即有强电设备,又有大量的监控、通信、传感等弱电设备,外场设备遍布全路段,旷野区域往往有突出的设备点,电力线路往往要穿越多个防雷保护区,传输和控制线路经常需要穿越复杂的环境层面,这些都是易遭雷击或雷电感应的薄弱点。同时,在收费站机电设计和施工中强电和弱电系统的防雷问题一直不被重视,接地的要求也不统一,弱电系统的接地处理更为简单。由于上述原因,收费站机电系统的防雷薄弱环节相对来说较多,因此极易遭受雷害,特别是雷电感应和雷电反击侵害。



设计思路 · 及原则

       因地制宜地采取相应的防雷装置整改措施,防止或减少雷击建(构)筑物所发生的人身伤亡和文物、财产损失,以及雷击电磁脉冲引发的电气和电子系统损坏或错误运行,做到安全可靠、技术先进、经济合理,强调全方位防护、综合治理、层层设防的原则。


      ◆ 先进性原则:综合利用科学的思想,选用国内先进性高科技技术产品;

      ◆ 经济性原则:严格按照国家规范要求,选用技术先进、经济、适用的定型产品,以求性价比最高;

      ◆ 合理性原则:根据现场实地勘探,数据分析,为用户提供了合理、可实施的防雷措施方案。


思路:一个完整的防雷系统主要包括外部防护(直击雷防护)和内部防护(雷电感应、操作过电压等防护)两部分组成。其中,外部防护主要是针对建筑物本身以及其他与建筑物相连的外部设施,通过安装接闪杆实现直击雷防护;内部防护主要是供配电系统及电子设备,除最基本的等电位连接和屏蔽等措施外,还必须安装相应的浪涌保护器(SPD)。



防雷配置 · 指南


 · 1 · 收费站防雷保护措施如下:

     在总配电房总开关出线侧安装一级EPPT140-385一套,UPS出线侧安装EPP120T一套,UPS配电柜安装EPP65T一套,PLC柜安装EPP40S一套。

  综合楼总配电柜安装EPP120T一套,

  UPS机房总配电柜安装EPP65T一套、

  监控机房配电柜安装EPP40T一套、机架PDU若干,

  通讯机房总配电柜EPP40T一套、UPS输出配电箱EPP40S两套,机架PDU若干、监控机房、通讯机房做环形均压环。

  综合楼照明/动力楼层配电柜、楼层配电柜各安装EPP40T一套。

  收费广场配电柜安装EPP120T一套

  收费岛配电柜安装EPP40S两套

  监控摄像头配电箱各按需安装EPP65S一套、EPL-12一只、EPC75-40B一只。

  互通区照明配电柜安装EPP120T一套。

  电子称重系统配电柜安装EPP40T一套。

  收费站顶棚安装EPE-3000预放电避雷针一套。

  收费站办公楼按需要安装EPE-3000避雷针一套或适量。

  收费站顶棚的避雷针引下线尽量独立接地,勿与收费岛设备接地连接一起。

  各接地电阻均应小于4欧姆,否则应加装地网。

 · 2· 隧道管理所:

     在总配电房总开关出线侧安装一级EPPT140-385一套,UPS出线侧安装EPP120T一套,UPS配电柜安装EPP65T一套,PLC柜安装EPP40S一套。

  综合楼总配电柜安装EPP120T一套,

  UPS机房总配电柜安装EPP65T一套、

  监控机房配电柜安装EPP40T一套、机架PDU若干,

  通讯机房总配电柜EPP40T一套、机架PDU若干、

  监控机房、通讯机房做环形均压环。

  综合楼照明/动力楼层配电柜、楼层配电柜各安装EPP40T一套。


 · 3 · 隧道:

     在总配电房总开关出线侧安装一级EPPT140-385一套,UPS出线侧安装EPP120T一套,UPS配电柜安装EPP65T一套,PLC柜安装EPP40S一套。

  隧道外监控摄像头配电箱各按需安装EPP65S一套、EPL-12一只、EPC75-40B一只。

  扬声器控制箱安装EPP65T一套。

  风机控制配电柜各安装EPP65T一套。

  区域控制配电柜各安装EPP65T一套。


 · 4 · 可变警示装置

      信息屏配电柜安装EPP65S一套,EPL-24等信   号浪涌保护器适量。接地应小于4欧姆,如空旷地区可加装避雷针一只,避雷针引下线应尽量单独接地。

  可变限速屏配电柜安装EPP65S一套,EPL-24等信号浪涌保护器适量。接地应小于4欧姆,如空旷地区可加装避雷针一只,避雷针引下线应尽量单独接地。

  路面监控摄像头配电箱各按需安装EPP65S一套、EPL-12一只、EPC75-40B一只,接地电阻应小于4欧姆,如空旷地区可加装避雷针一只,避雷针引下线应尽量单独接地。


 · 5 · 管理中心



    在总配电房总开关出线侧安装一级EPPT140-385一套,UPS出线侧安装EPP120T一套,UPS配电柜安装EPP65T一套,PLC柜安装EPP40S一套。

  综合楼总配电柜安装EPP120T一套,

  UPS机房总配电柜安装EPP65T一套、

  监控机房配电柜安装EPP65T一套、机架PDU若干,

  通讯机房总配电柜EPP40T一套、机架PDU若干、

  监控机房、通讯机房做环形均压环。

  综合楼照明/动力楼层配电柜、楼层配电柜各安装EPP40T一套。

  各对外长距离输出信号按需在两端安装合适的信号浪涌保护器。

  各办公大楼按需要安装适量EPE-3000预放电避雷针,引下线应单独接地,避免反击现象。

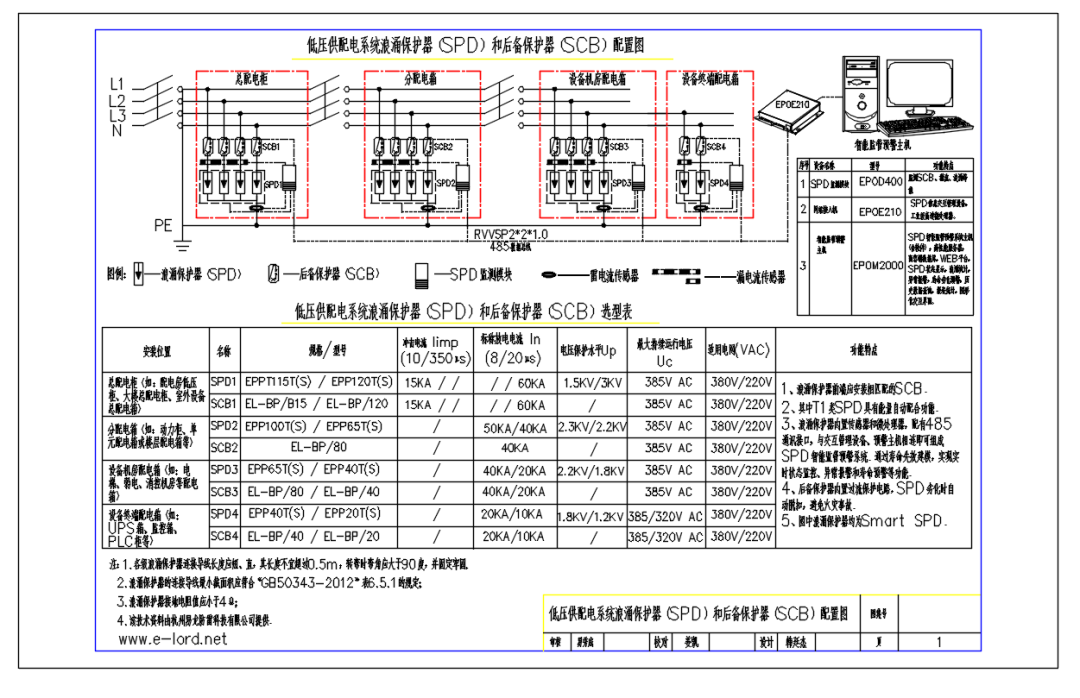

浪涌保护器选型配置图


左右滑动查看更多


01


02


03


04

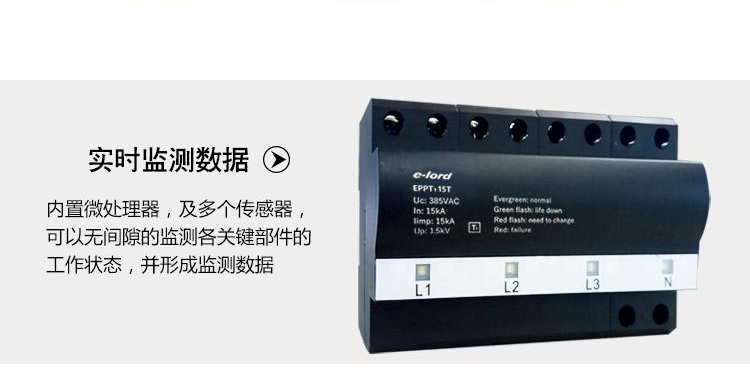

首级防护防雷器EPPT1-15T

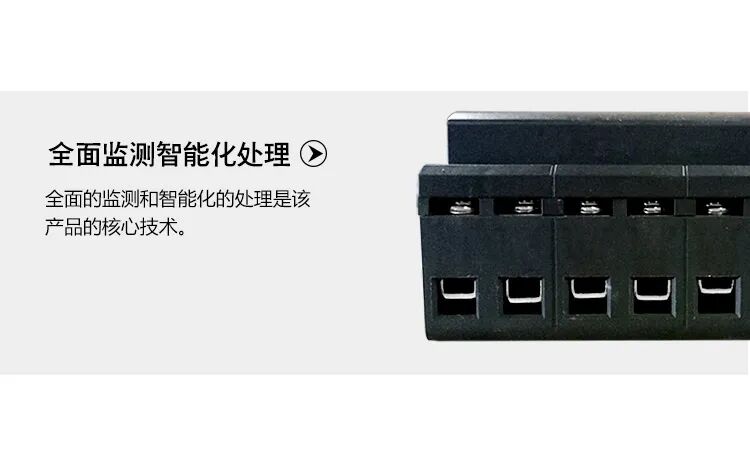

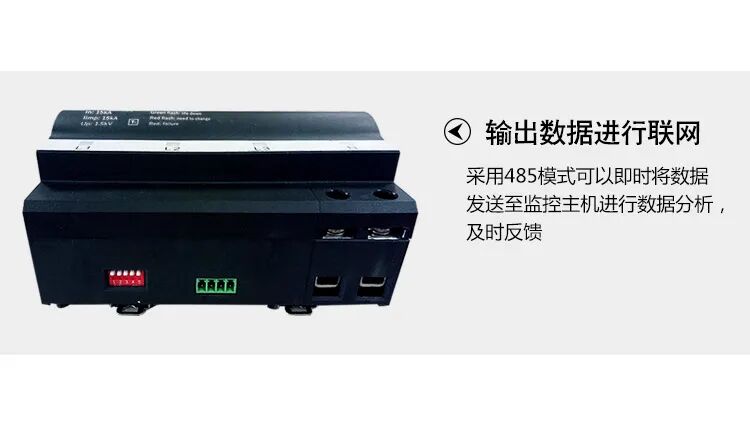

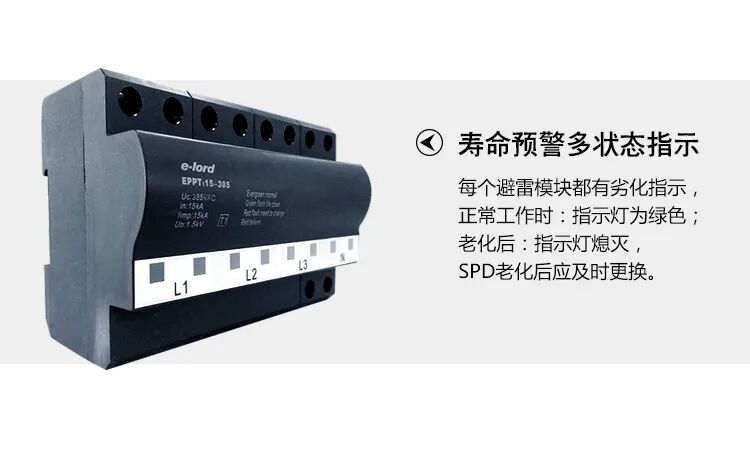

智能型SPD是易龙防雷科技有限公司新开发的新一代多元化浪涌保护器,它内置微处理器,及多个传感器,可以无间隙的监测各关键部件的工作状态,并形成监测数据。接口电路采用485模式可以即时将数据发送至监控主机进行数据分析,及时反馈给管理员已做出合理的处理。全面的监测和智能化的处理是该产品的核心技术。寿命预警、多状态指示是一大亮点。这一功能的实现源于对spd内部影响其寿命的多个参数的真实状态的实时监测。详情咨询13282016831.
